정전기 방지 PE FOAM이란?
정전기 방지 PE Foam(ESD Foam)은 생산 과정에서 정전기 방지(Anti-Static) 첨가제를 배합하여 제조되는 발포 소재입니다. 이 소재는 표면에 전하가 축적되는 것을 효과적으로 제어하고 감소시켜 정전기 방전(ESD)을 최소화합니다. 따라서 보관, 운송 및 포장 과정에서 전자 부품, 전기 장비 및 정전기에 민감한 제품을 안전하게 보호할 수 있습니다.
작동 원리
정전기 방지 PE Foam은 전하를 완전히 제거하는 것이 아니라 정전기 방전(ESD)의 발생을 억제하고 제어합니다. 이를 통해 민감한 전자 부품의 손상 위험을 크게 줄일 수 있습니다.
정전기 방지 PE Foam의 특징
• 표면의 정전기 축적을 억제하여 정전기 방전(ESD) 위험을 감소시킵니다.
• 가볍고 다양한 크기와 형태로 쉽게 가공할 수 있습니다.
• 뛰어난 탄성과 충격 흡수 성능으로 제품을 기계적 손상으로부터 보호합니다.
• 방습 및 방수 성능이 우수하며 다양한 환경에서도 높은 내구성을 제공합니다.
• 일반적으로 정전기 방지 소재를 식별하기 위해 분홍색(Pink)으로 생산되며, 사용 목적에 따라 검정색(Black)으로도 제작 가능합니다.
• 표면 저항값: 10⁶~10¹¹ Ω(옴) 규격을 충족하여 정전기를 신속하게 방전시킵니다. 또한 고객 또는 제조사의 요구에 따라 표면 저항값을 맞춤 제작할 수 있습니다.
적용 분야

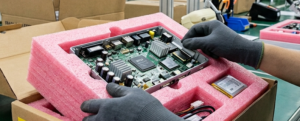

전자부품 포장
정전기 방지 PE Foam의 가장 대표적인 용도는 전자부품 포장입니다. 다음과 같은 제품을 안전하게 보호합니다.
• PCB(인쇄회로기판)
• IC 칩, CPU 및 반도체 집적회로
• 센서 및 전자 모듈
• SMT 및 SMD 전자부품
정전기 제어 기능을 통해 보관 및 운송 과정에서 전자부품의 손상 위험을 효과적으로 줄여줍니다.

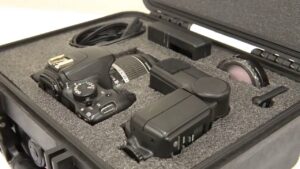

소비자 전자제품 보호
정전기 방지 PE Foam은 다음과 같은 전자제품의 포장에 널리 사용됩니다.
• 스마트폰
• 노트북
• 태블릿 PC
• LCD, LED 및 OLED 디스플레이
• 통신 장비
PE Foam은 외부 충격을 효과적으로 흡수하는 동시에 정전기로부터 내부의 민감한 전자부품을 보호합니다.

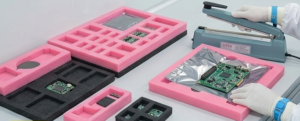

첨단기술 장비의 제조 및 조립
정전기 방지 PE Foam은 포장 공정의 효율성을 높이고 비용을 절감하면서도 우수한 보호 성능을 제공합니다.
주요 용도는 다음과 같습니다.
• 전자부품 트레이의 완충재
• 생산라인에서 부품 간 분리 및 보호
• 조립 및 품질검사 과정에서 제품 보호

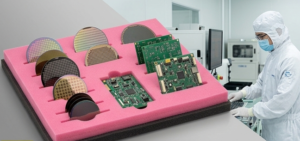

반도체 및 집적회로(IC) 산업
반도체 제품은 정전기(ESD)에 매우 민감합니다. 정전기 방지 PE Foam은 다음과 같은 용도로 사용됩니다.
• 반도체 웨이퍼(Wafer) 포장
• 정밀 전자부품의 보관 및 보호
• 생산 공정 간 운송 과정에서 민감한 부품 보호

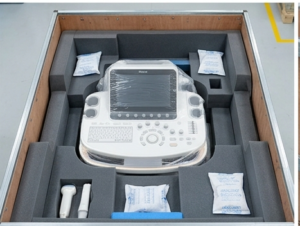

5. 의료기기 포장최신 의료기기에는 고정밀 전자 센서와 회로가 탑재되어 있습니다.
• 혈압계
• 검사 및 진단 장비
• 초음파 진단기
• 건강 모니터링 장비
정전기 방지 PE Foam은 운송 및 보관 과정에서 정전기로 인한 의료기기의 손상을 효과적으로 방지합니다.

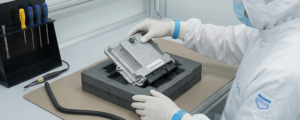

자동차 및 항공우주 전자부품 포장
정전기 방지 Foam(ESD Foam)은 ECU, 각종 센서 및 항공우주 전자부품과 같은 고부가가치 전자제품의 필수 보호재입니다. 정전기 방전(ESD)은 외부에 손상 흔적이 남지 않더라도 내부의 초미세 반도체 회로를 영구적으로 손상시킬 수 있습니다.
또한 다음과 같은 제품의 보호에도 널리 사용됩니다.
• 자동차 센서
• 내비게이션 장치 및 전자제어 시스템
• 항공우주용 전자부품
